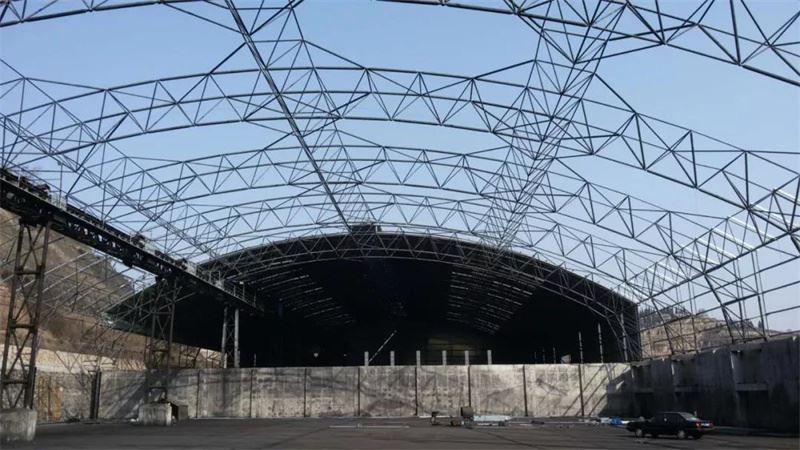

Leichtes Design von Bolzenkugel -Gitterkohleschuppen



Bolzenkugel -Gittersysteme haben das Design der Kohlelagereinrichtung revolutioniert, indem sie ein optimales Gleichgewicht zwischen struktureller Effizienz und materieller Wirtschaft bieten. Diese Raumrahmenkonstruktionen bieten große säulenfreie Spannweiten von mehr als 120 Metern und erreichen gleichzeitig 30-40% Gewichtsreduzierung im Vergleich zu herkömmlichen Stahlkonstruktionen.





Hochfestes Stahl Q460C (Fy =460 MPA) ersetzt die herkömmliche Q345B in kritischen Komprimierungsmitgliedern und ersetzt 20% kleinere Querschnitte. Hohle kugelförmige Knoten mit Wandstärken präzisionsmotorisiert bis 12-18 mm halten die Festigkeit bei gleichzeitiger Minimierung des Gewichts. Das System verwendet unterschiedliche Elementdurchmesser (60-180 mm) entlang von Spannungsgradienten und stellt sicher, dass die Materialverteilung den tatsächlichen Lastpfaden folgt.





Hyperbolische Paraboloidgitter doppelten Schichten zeigen für Kohleschuppen-Anwendungen überlegene Verhältnisse von Steifheit zu Gewicht. Die optimierten Gittergeometriemerkmale:

● 3-4m Modulgrößen ausbalancieren die Herstellungseffizienz und die strukturelle Leistung

● Diagonale Elementwinkel, die bei 45-60 Grad für eine optimale Lastübertragung gehalten werden

● Perimeter -Kompressionsringe, die schwere Kantenstrahlen beseitigen





Die patentierten Bolzenkugelverbindungen erreichen 95% Verbindungseffizienz durch:

● Hochfeste 10,9-Bolzen mit kontrollierter Vorspannung

● Präzisionsmaschine sphärische Kontaktflächen innerhalb von 0,1 mm Toleranz

Ur





Die Kohlespeicherdynamik erfordert eine spezielle Analyse:

Ur

● Seismische Analyse mit materiellen Gleiteffekten integrieren

● Korrosionsschutzsysteme für saure Kohleumgebungen

● Staubexplosionsdruckszenarien bis zu 75 kPa





Das leichte System ermöglicht eine schnellere Erektion mit kleineren Kranen. Vorab -Gittersegmente bis zu 15 x 15 m können in einzelnen Operationen angehoben werden. Das Abschrauben des Standorts verringert die Schweißanforderungen um 80%und senkt sowohl Arbeitskosten als auch Bauemissionen.





Lebenszyklusanalyse zeigt:

● 35% weniger Stahlverbrauch pro Quadratmeter

● 50% Reduzierung der Fundamentkosten

● 25% kürzere Baupläne

● 60 kg CO2/m² verkörperte Kohlenstoffeinsparungen





Das Design enthält:

Ur

● Austauschbare Opferanodenknoten in Hochkorrosionszonen

● Integrierte Staubentfernungssystem Montagepunkte





Abgeschlossene Projekte zeigen:

● Ablenkungsgrenzen unter 1/400 Spannweite unter Volllast

● Eigenfrequenzen über 3 Hz, die eine Materialresonanz verhindern

● 100-jähriger Korrosionsschutz durch kombinierte Beschichtungssysteme





Aufkommende Technologien umfassen:

● Smart Sensoren, die in Knoten für die Echtzeit-Lastüberwachung eingebettet sind

● Selbstverpackte Nanocoatings reduzieren die Wartung

● Hybrid -Kohlefaserverstärkung für kritische Mitglieder



Dieser leichte Ansatz macht Bolt Ball Grids zur bevorzugten Lösung für die moderne Kohlespeicherung und kombiniert technische Leistung mit wirtschaftlichen und ökologischen Vorteilen. Entwurfsrichtlinien sind in GB 50135-2019 erhältlich, wobei internationale Projekte erfolgreich geänderte AISC/EN-Standards anwenden.
